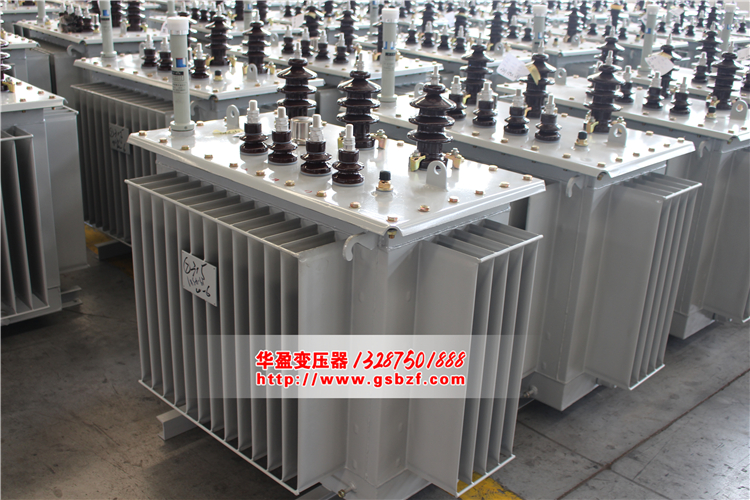

10KV級三相油浸式配電變壓器

　10KV級三相油浸式配電變壓器是在同類產品YDJ(G)型高壓試驗變壓器的基礎上，按試驗變壓器國家標準ZBK41006—89要求，經改進後生產的一種新型產品，本係列產品具有體積小、重量輕、結構緊湊、功能齊全、使用方便等特點。實用於電力、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗和直流泄漏試驗，是高壓試驗中必不可少的儀器。

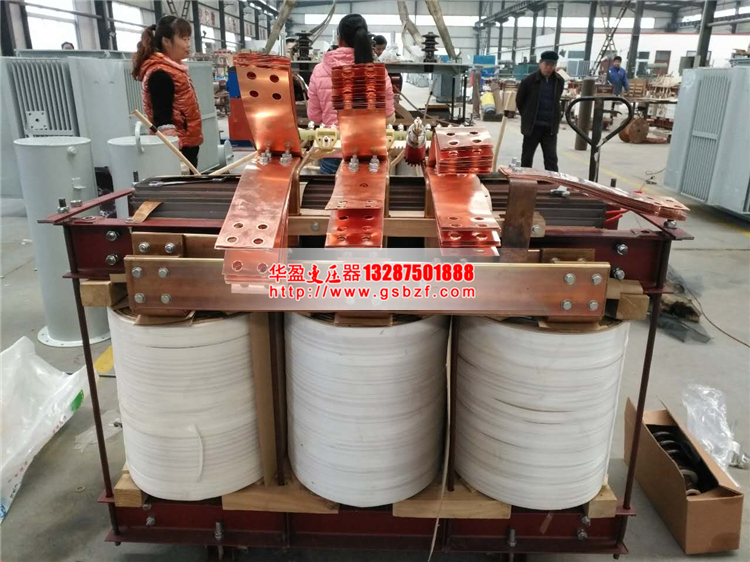

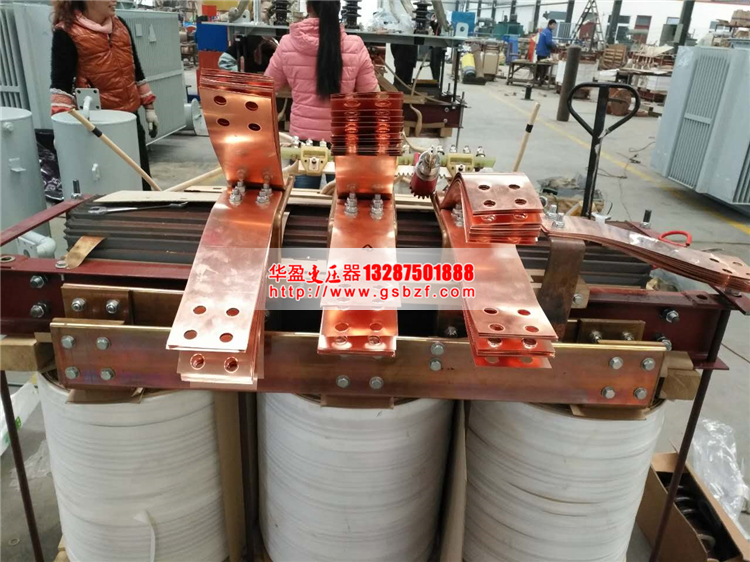

　　10KV級三相油浸式配電變壓器鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。高壓矽堆用特殊工藝封裝在套管內，產品的外殼製成與器芯配合較佳的八角形結構，整體外型美觀大方。

　　工作原理

　　交直流兩用型高壓試驗變壓器工作原理見圖3。圖中所示：高壓套管內裝有整流矽堆，串接在高壓回路中作高壓整流，以獲得直流高電壓。當用一短路杆將高壓矽堆短接時，可獲得交流高電壓，其狀態為交流輸出;反之在抽出短路杆時，其狀態為直流輸出。

　　使用方法及注意事項

　　按照圖6所進行的工頻耐壓試驗接好工作線路，抽出短路杆,試驗變壓器的高壓繞阻的X端(高壓尾)、儀表測量繞組的F端、試驗變壓器的外殼以及電源控製箱(台)的外殼必須可靠接地。

　　接電源前，電源控製箱(台)的調壓器必須調到零位(零位指示燈亮)。接通電源後紅色指示燈亮，按一下啟動按鈕，綠色指示燈亮，表示試驗變壓器已接通控製電源，開始升壓。

　　從零位開始按順時針方向勻速旋轉調壓器手輪升壓。(升壓方式有：快速升壓法，即20S逐級升壓法，慢速升壓法，即60S逐級升壓法，極慢速升壓法供選用)電壓從零開始按選定的升壓速度升到您所需額定試驗電壓的75%後，再以每秒2%額定試驗電壓的速度升到您所需試驗電壓，並密切注意測量儀表的指示以及被試品的情況，被試品施加電壓的時間到後。應在數秒內勻速將調壓器返回，高壓降至1/3試驗電壓以下，按一下停止按鈕，高壓、低壓輸出停止，然後切斷電源線，試驗完畢。

　　(1)試驗人員應做好責任分工，設定好試驗現場的安全距離，仔細檢查好被試品及試驗變壓器的接地情況，並設有專人監護安全及觀察被試品狀態工作。

　　(2)被試品做試驗前，應拆除所有對外連線，並充分放電，主要部位應清除幹淨，保持絕對幹燥，以免損壞被試品及帶來試驗數值的誤差。

　　(3)對於大容量試品(電容器、超長電纜等)試驗時應緩慢升壓，防止被試品的充電電流過大而燒壞微安表，必要時應分級加壓分別讀取各電壓下微安表的穩定讀數。

　　(4)試驗過程中，應嚴密監視被試品、微安表及試驗裝置等，一旦發生閃爍、擊穿等現象應立即降壓，切斷電源，並查明原因。
