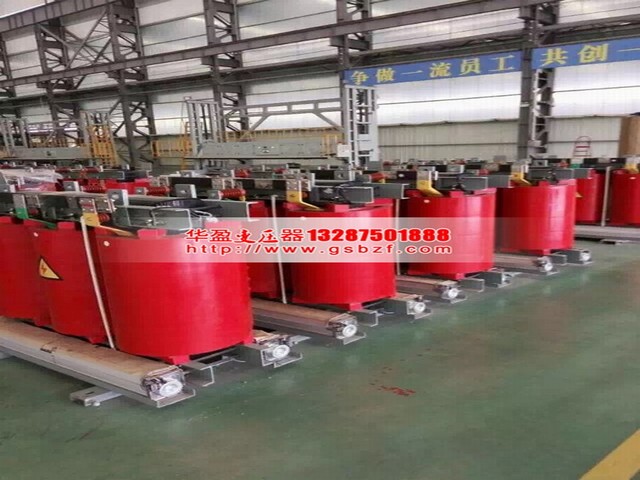

3150KVA幹式變壓器

　　3150KVA幹式變壓器采用特殊結構，在滿足標準各項性能參數指標前提下，對外形尺寸進行優化設計，完全滿足中置櫃、高壓開關櫃的安裝要求，是目前中置櫃、高壓開關櫃理想的配套變壓器。鐵芯選用優質冷軋矽鋼片，45度階梯全斜接縫結構，利用三剪兩衝鐵芯去角橫剪工藝和五階梯步進剪片與疊鐵工藝，改善了接縫處的磁通分布，減少了鐵芯的振動能量。3150KVA幹式變壓器鐵芯進行一體固化與表麵用絕緣樹脂密封工藝，有效地降低了空載損耗、空載流量和鐵芯噪音。高壓線圈采用優質F級絕緣的導線與國際先進的絕緣材料繞製，較大容量線圈沿軸向設有散熱氣道。此結構具有良好的抗電流衝擊、抗溫度變化、抗開裂和極好的散熱性能。采用多級分段圓筒式結構，有較強的承受過電壓能力和很低的局部放電水平。線圈裝模經真空幹燥後澆注，整個澆注及固化過程按照預編的工藝曲線完成，精密的過程控製保證線圈無氣孔、空穴。

　　3150KVA幹式變壓器功能特點：

　　安全、防火、無汙染，可直接運行於負荷中心。

　　采用德國HTT技術，機械強度高，抗短路能力強，局部放電小，熱穩定性好，可靠性高，使用壽命廠。

　　低損耗、低噪音，節能效果明顯，免維護。

　　散熱性能好，過負載能力強，強迫風冷時可提高容量運行。

　　防潮性能好，適應高濕度和其它惡劣環境中運行。

　　可配備完善的溫度監測和保護係統。采用智能信號溫控係統，可自動監測並巡回顯示三相繞組各自的工作溫度，可自動啟動、停止風機，

　　並有報警、跳閘等功能設置。

　　體積小，重量輕，占地空間少，安裝費用低。

　　鐵芯選用優質冷軋矽鋼片，45度階梯全斜接縫結構，利用三剪兩衝鐵芯去角橫剪工藝和五階梯步進剪片與疊鐵工藝，改善了接縫處的磁通分布，減少了鐵芯的振動能量。鐵芯進行一體固化與表麵用絕緣樹脂密封工藝，有效地降低了空載損耗、空載流量和鐵芯噪音。

　　3150KVA幹式變壓器產品介紹：

　　1、線圈采用銅導線纏繞或箔繞，以玻璃纖維增強，環氧樹脂不加填料真空幹燥脫氣脫濕整體澆注，機械強度高，抗短路，耐衝擊能力強。

　　2、高壓繞組首末端及中間分接抽頭采用銅嵌件預埋結構，鋼性好，便於調檔，美觀整齊。

　　3、鐵芯采用優質晶粒取向冷軋矽鋼片疊製，45度全斜多階梯接縫。表麵用樹脂絕緣塗層覆蓋，耐潮濕，防鏽，降噪。

　　4、鐵芯、夾件和線圈之間采用彈性件夾緊，使線圈處於穩定壓緊狀態，以降低噪音。

　　5、變壓器按自冷設計，整體澆注的高(低)壓線圈筒壁內部預留有縱向通風道，可配備強迫風冷裝置(冷卻風機)，采用強迫風冷裝置後，可提高輸出容量20%。

　　6、配有溫控器，在低壓線圈頂部的預埋孔內放置鉑電阻(Pt100)。以監測變壓器繞組溫升，自動啟停冷卻風機並設有故障報警、超溫報警和超溫跳閘功能，為幹式變壓器提供可靠的過載保護裝置，從而提高幹式變壓器運行的安全性。

　　3150KVA幹式變壓器使用條件：

　　1.海拔不超過2000m。

　　2.環境溫度-25~+45℃

　　3. 空氣相對濕度：潮月的平均相對濕度為 90%

　　4.電源電壓的波形近似於正弦波。

　　5.多相電源電壓的對稱性多相變壓器所連接的電源電壓應近似對稱。

　　6.無劇烈震動和衝擊振動的地方

　　7. 無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方

　　幹式變壓器產品參數：

　　因當地電壓不同，須轉換電壓之場所，專為電氣機械設備而量身定做。

　　容量：0.5KVA~5000KVA

　　絕緣等級: F級或H級

　　頻率：50/60Hz(可依客戶要求設計30Hz-400Hz)

　　相數：三相

　　滿足下列要求的使用條件為正常使用條件：

　　a.海拔

　　海拔不超過1000m。

　　b.環境溫度

　　氣溫 +40℃

　　日平均氣溫 +30℃

　　年平均氣溫 +20℃

　　氣溫 -30℃(適用於戶外式變壓器)

　　氣溫 -5℃(適用於戶內式變壓器)

　　c.電源電壓的波形

　　電源電壓的波形似於正弦波。

　　d.多相電源電壓的對稱性

　　多相變壓器所連接的電源電壓應近似對稱。

　　應用範圍：

　　3150KVA幹式變壓器的承受熱衝擊能力強、過負載能力大、難燃、防火性能高、對濕度，灰塵不敏感等優勢，造就了其廣泛的適應性。適宜用於防火要求高，負荷波動大以及汙穢潮濕的惡劣環境中。如：適用於(KYN61、KYN28、KYN18)係列中置櫃、高壓開關櫃、高層建築、商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。

　　本公司生產的3150KVA幹式變壓器其性能指標符合各項標準，經用戶使用證明，運行可靠，達到行業先進水平。該係列產品采用國外先進的製造技術，設計圖紙及技術文件齊全、正確、清晰、，生產設備先進，製造工藝穩定，測定手段完備，為生產優質的產品提供了堅實的保障。
