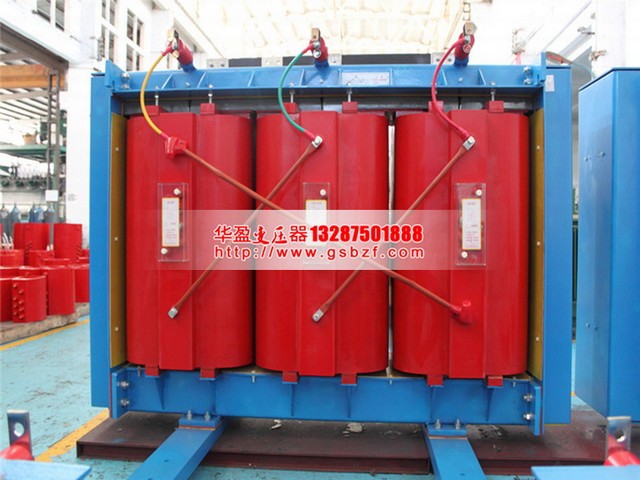

SCB11-125KVA幹式變壓器

　　SCB11-125KVA幹式變壓器和空氣絕緣的SG型幹式變壓器絕緣性能好，抗短路能力強，耐雷電衝擊水平高。SCB11-125KVA幹式變壓器高低壓線圈都由環氧樹脂澆注密封，所采用的環氧樹脂性能好，抗裂，耐高溫，機械強度高，壽命長。阻燃、防潮、防爆無汙染。SCB11-125KVA幹式變壓器體積小、噪聲低。各繞組在運行中都有溫度自動監測和保護報警裝置。在強迫風冷時可使額定容量超40%左右。SCB11-125KVA幹式變壓器可以廣泛應用於高層建築、車站、機場、碼頭、地鐵、電廠等重要場所的輸配電係統中。

　　SCB11-125KVA幹式變壓器性能特點：

　　安全、防火、無汙染，可直接運行於負荷中心。采用德國HTT技術，機械強度高，抗短路能力強，局部放電小，熱穩定性好，可靠性高，使用壽命長。低損耗、低噪音，節能效果明顯，免維護。散熱性能好，過負載能力強，強迫風冷時可提高容量運行。防潮性能好，適應高濕度和其它惡劣環境中運行。 體積小，重量輕，占地空間少，安裝費用低。

　　SCB11-125KVA幹式變壓器結構特點：

　　1.鐵心材料采用優質冷軋取向矽鋼片，全斜接縫疊片式結構

　　2.低壓線圈為箔式繞組結構，采用優質鋼箔繞製，高壓線圈為層式結構，真空環氧澆注成型

　　SCB11-125KVA幹式變壓器應用範圍： SCB11-125KVA幹式變壓器的承受熱衝擊能力強、過負載能力大、難燃、防火性能高、對濕度，灰塵不敏感等優勢，造就了其廣泛的適應性。SCB11-125KVA幹式變壓器適宜用於防火要求高，負荷波動大以及汙穢潮濕的惡劣環境中。如：機場、地鐵、發電廠、冶金、醫院、高層、購物中心、居民密集區、石化、核電、核潛艇等重要場所。它是理想的供配電設備。

　　SCB11-125KVA幹式變壓器結構特點：

　　1.鐵心材料采用優質冷軋取向矽鋼片，全斜接縫疊片式結構。

　　2.低壓線圈為箔式繞組結構，采用優質鋼箔繞製，高壓線圈為層式結構，真空環氧澆注成型。

　　SCB10係列變壓器使用條件：

　　滿足下列要求的使用條件為正常使用條件： a. 海拔不超過1000m。b.環境溫度高氣溫 +40℃高日平均氣溫 +30℃高年平均氣溫 +20℃低氣溫 -30℃(適用於戶外式變壓器, 低氣溫 -5℃ (適用於戶內式變壓器)c.電源電壓的波形電源電壓的波形似於正弦波。d.多相電源電壓的對稱性 多相變壓器所連接的電源電壓應近似對稱

　　采用德國HTT技術，機械強度高，抗短路能力強，局部放電小，熱穩定性好，可靠性高，使用壽命廠。

　　低損耗、低噪音，節能效果明顯，免維護。

　　散熱性能好，過負載能力強，強迫風冷時可提高容量運行。

　　防潮性能好，適應高濕度和其它惡劣環境中運行。

　　可配備完善的溫度監測和保護係統。采用智能信號溫控係統，可自動監測並巡回顯示三相繞組各自的工作溫度，可自動啟動、停止風機，並有報警、跳閘等功能設置。

　　體積小，重量輕，占地空間少，安裝費用低。

　　鐵芯選用優質冷軋矽鋼片，45度階梯全斜接縫結構，利用三剪兩衝鐵芯去角橫剪工藝和五階梯步進剪片與疊鐵工藝，改善了接縫處的磁通分布，減少了鐵芯的振動能量。鐵芯進行一體固化與表麵用絕緣樹脂密封工藝，有效地降低了空載損耗、空載流量和鐵芯噪音。

　　高壓線圈采用優質F級絕緣的導線與國際先進的絕緣材料繞製，較大容量線圈沿軸向設有散熱氣道。此結構具有良好的抗電流衝擊、抗溫度變化、抗開裂和極好的散熱性能。采用多級分段圓筒式結構，有較強的承受過電壓能力和很低的局部放電水平。線圈裝模經真空幹燥後澆注，

　　整個澆注及固化過程按照預編的工藝曲線完成，精密的過程控製保證線圈無氣孔、空穴。

　　低壓線圈采用箔式結構，有效地解決了低電壓、大電流線圈采用線繞型式的安匝不平衡問題，同時箔式線圈不存在軸向匝數和軸向繞製螺旋角，有效地消除了短路時變壓器的軸向力，保證了線圈內的電流密度可以根據高壓線圈負荷分布自由地沿軸向調整，減少了低壓突

　　發短路時的徑向力。繞製後的線圈端部采用樹脂密封固化，避免了各種異物和潮氣的進入。

　　SCB11-125KVA幹式變壓器使用條件：

　　滿足下列要求的使用條件為正常使用條件：

　　a.海拔

　　海拔不超過1000m。

　　b.環境溫度

　　高氣溫 +40℃

　　高日平均氣溫 +30℃

　　高年平均氣溫 +20℃

　　低氣溫 -30℃(適用於戶外式變壓器)

　　低氣溫 -5℃ (適用於戶內式變壓器)

　　c.電源電壓的波形

　　電源電壓的波形似於正弦波。

　　d.多相電源電壓的對稱性

　　多相變壓器所連接的電源電壓應近似對稱。

　　SCB11-125KVA幹式變壓器材料優質、配方科學，采用先進的生產檢測設備按嚴格的工藝生產而成。SCB11-125KVA幹式變壓器具有可靠性高，使用壽命長的特點。根據不同的使用環境，可配置不同防護等級的外殼或不配置外殼。適用於高層建築、商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。
